阿伯丁Viewport3公司的远程检测技术获得劳氏船级社认证

日期:2023-09-05    来源:石油圈

国际石油网

2023
09/05
13:54
文章二维码

手机扫码看资讯

关键词: 石油设备 石油技术 油气管道

Viewport3公司是英国首家获得该认证的公司,它使用水下摄影测量技术来检查海上设备。

01. 摄影测量技术

NO.1、技术简介

摄影测量简而言之,就是意味着从图像中进行测量。世界首次使用摄影测量时,只是仅使用一台相机,然后利用数学计算来进行测量。如今,我们可以使用3D摄影测量,它使用高端数字图像和数十亿次三角函数计算,使我们能够将形状重新创建为3D点云。3D摄影测量本质上是一个简单的数学过程。

NO.2、工作流程

通过远程支持配置与客户的潜水员和ROV人员合作,收集数据并提交给Viewport3远程支持人员,然后根据客户的指示对数据进行处理、分析和报告。最常见的做法是将数据上传到我们的在线查看器,让客户更接近他们的数据。

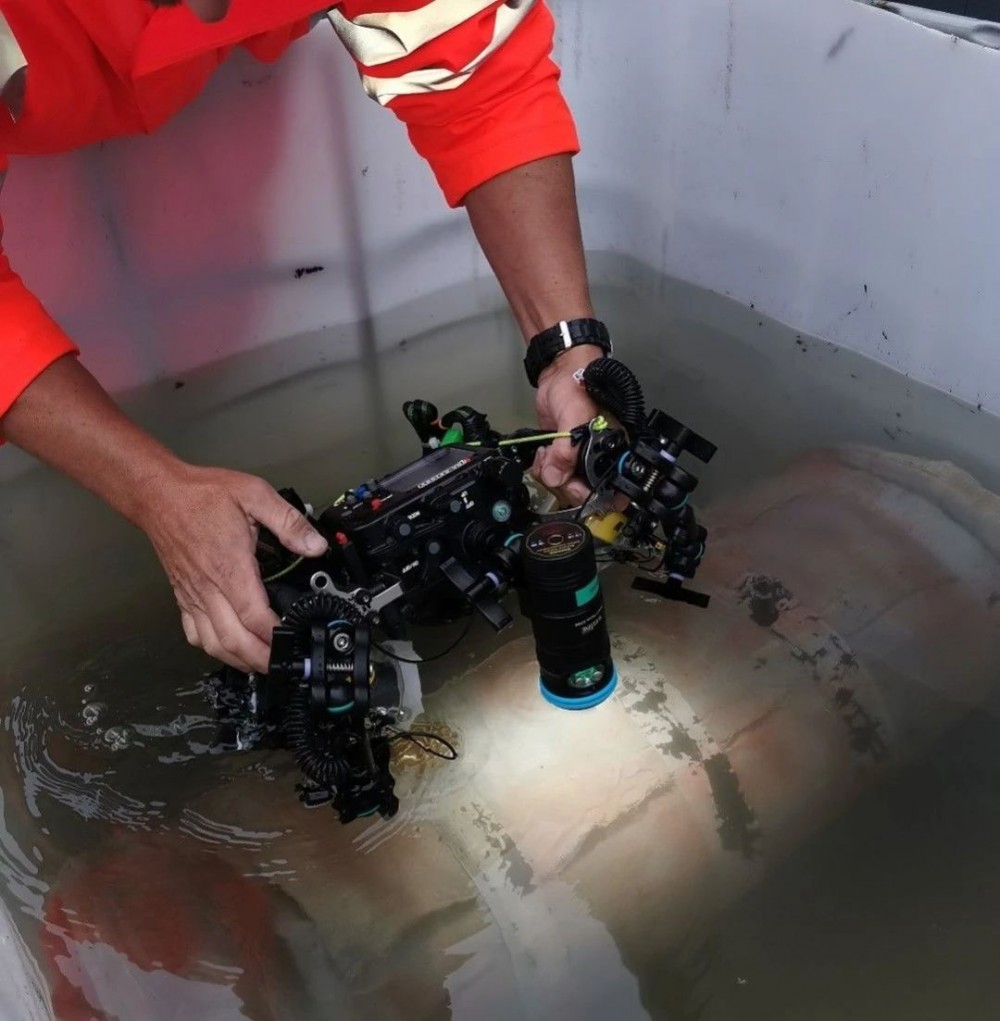

拍照结束后,会得到一套高质量的数码照片,并使用我们功能强大的个人电脑将其处理成3D点云。这意味着我们可以向您展示对您有帮助的任何东西和任何事物的测量结果,从锚泊线和法兰到管道和顶部结构。

我们已经解释了摄影测量的 "是什么",但还没有解决 "为什么"的问题。在考古、电影制作或游戏等行业,创建三维形状是最终目标,但对我们来说并非如此。在技术领域,完成3D造型通常只是完成了一半。然后我们会对收集到的数据进行分析,并对其中的几何图形进行研究,以回答在项目构思时提出的问题:这个结构的安全性如何?退化程度如何?如何确保我们的维修夹具或升级改造能在第一时间安装到位?等等。

02. 案例分析

复杂的座管扫描促使安装活动取得成功

在对一艘FPSO的船体进行改造之前,一家运营商发现需要堵塞两个打开的“座管”,以便对水处理系统进行改造。由于没有该项目的原始CAD或图纸,客户要求对该区域进行3D扫描,以帮助其设计塞子。

挑战:

座管开口内侧有一个近90度的弯道,但没有记录在案,这意味着客户也不知道在到达弯道之前,塞子可以插入座管多深。因此,很难知道ROV 如何接近工作现场,才能达到正确清洁和图像捕捉所需的角度。

拍摄是远程规划和执行的,成像设备连同指导程序和三维指导动画一起发放给海上作业承包商。

解决方案:

通过一次虚拟会议,ROV 团队了解了整个操作过程,并提出了在收集具有技术价值的 3D 几何图形方面的最佳做法。

此外,还改变了遥控潜水器固定和操作清洁和图像捕捉设备的方法,以解决船体底部的角度难题。

然后对数据进行三维重建。除了标准的几何分析报告外,因为管道并不垂直于座管开口,所Viewport3还提供了角度(俯仰和偏航)信息。

结果:

三维重建完成后,对数据进行了三维点云分析和逆向工程,客户对此表示满意。临时塞子的设计和制造工作随即展开,并成功、高效地完成了安装工作。
